概述

本装置是一款专为电子焊接作业设计的烟雾外排系统，主要用于焊接过程中产生的有害烟雾和焊锡蒸汽的收集与排出，保障操作人员的健康安全。

适配

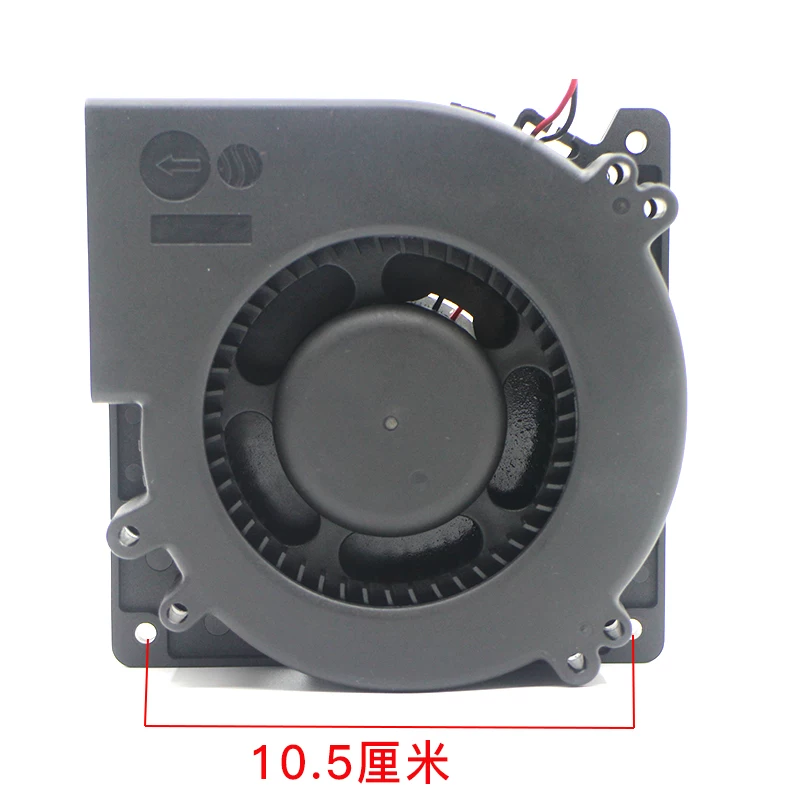

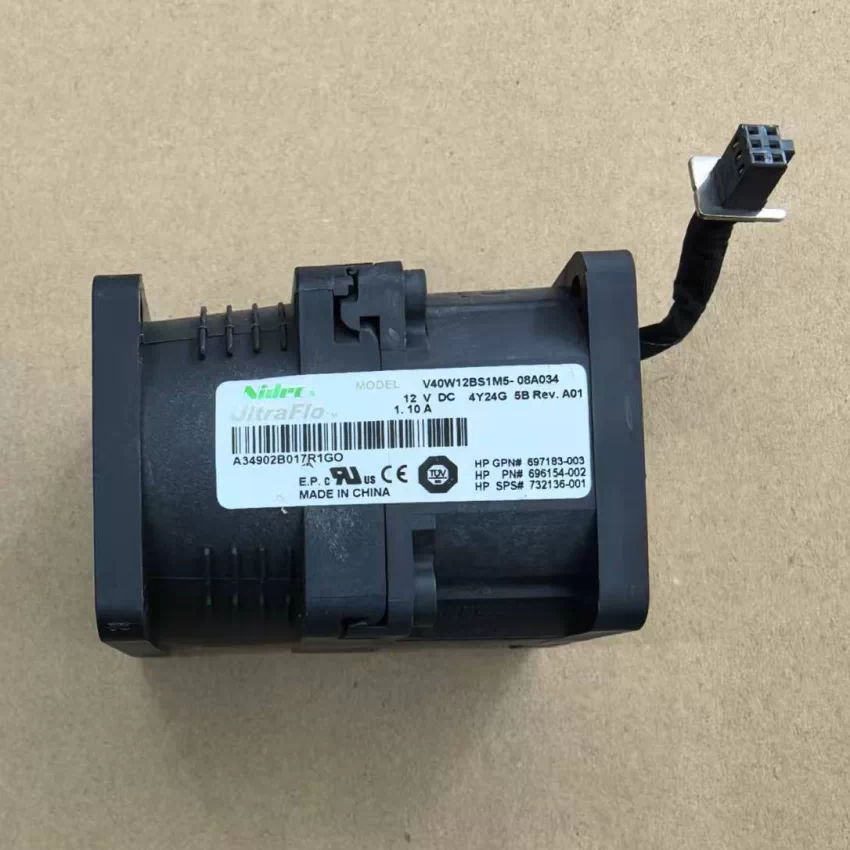

适配两种不同的风扇型号

LED

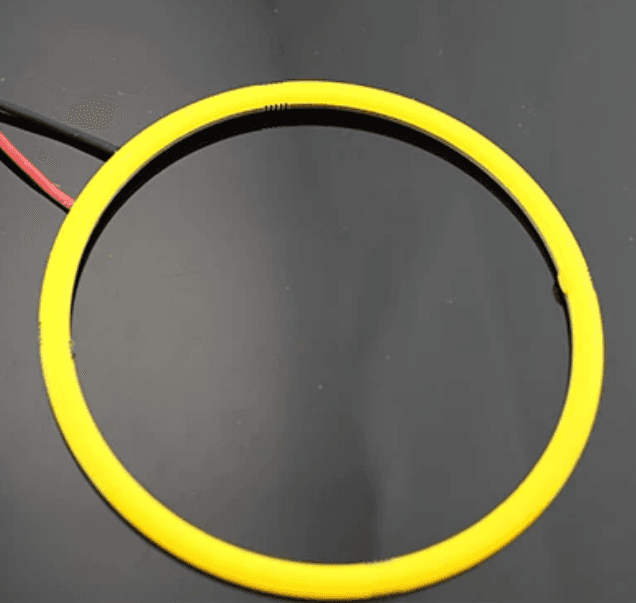

可以买这种环形led模型中用的是60mm的

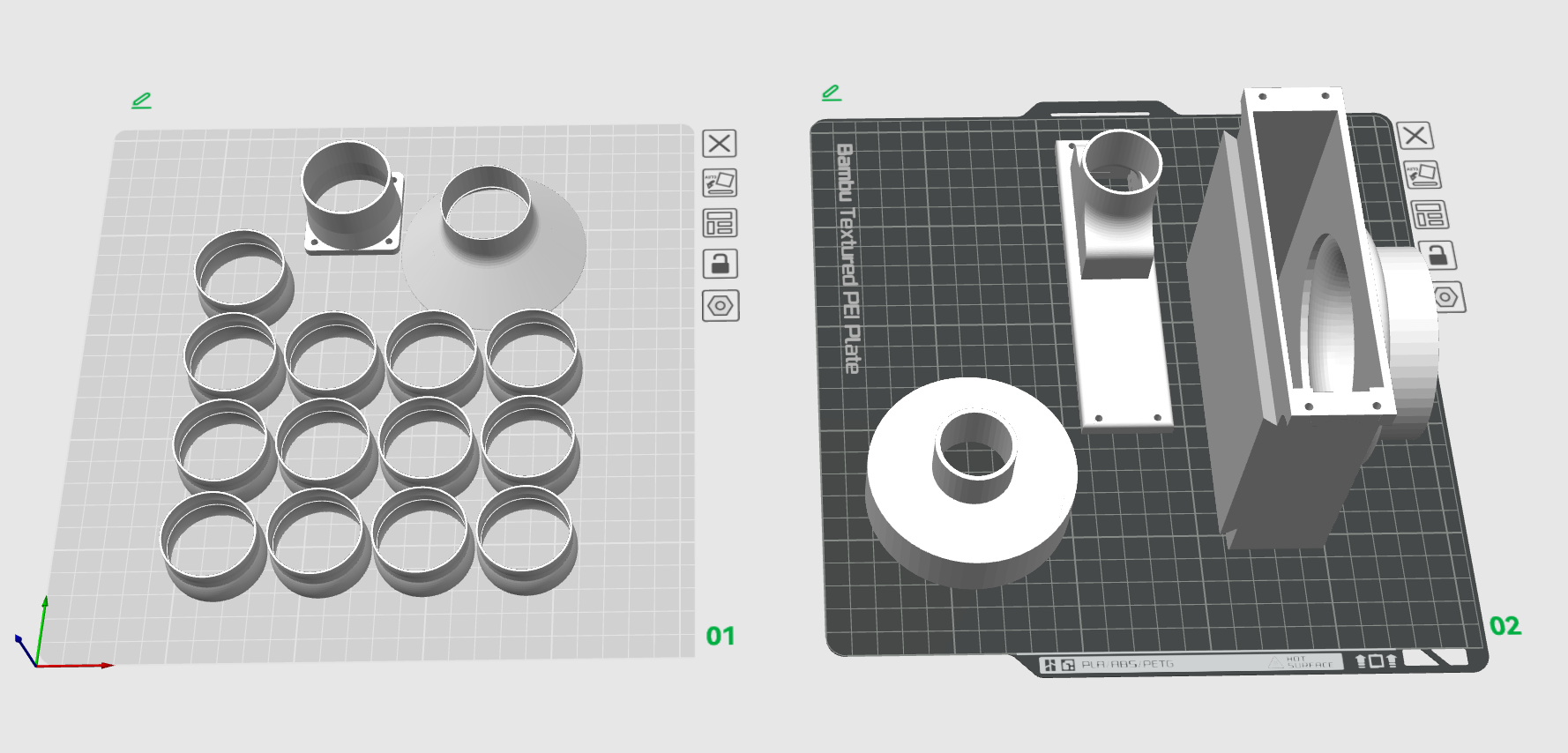

下载文件

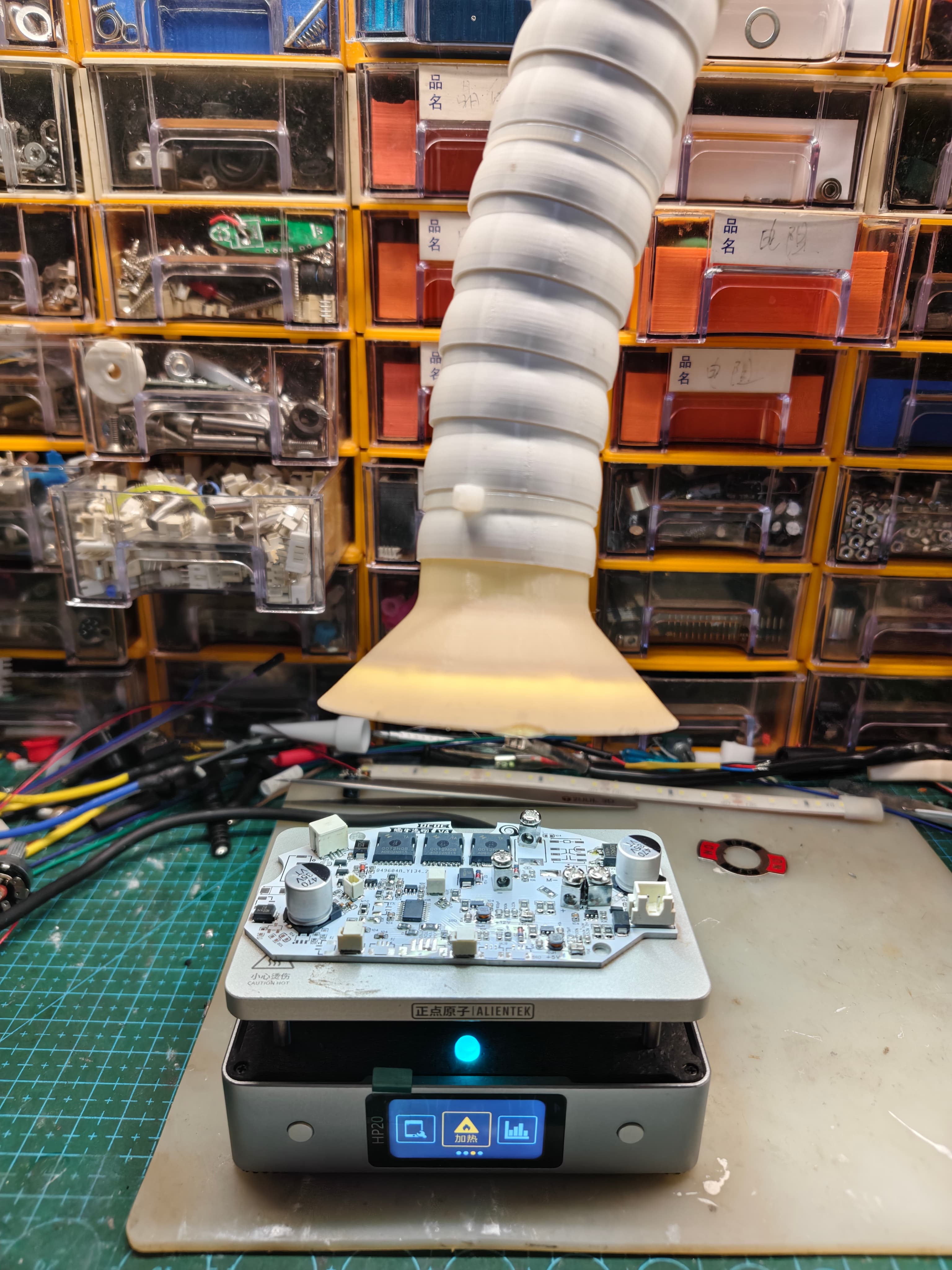

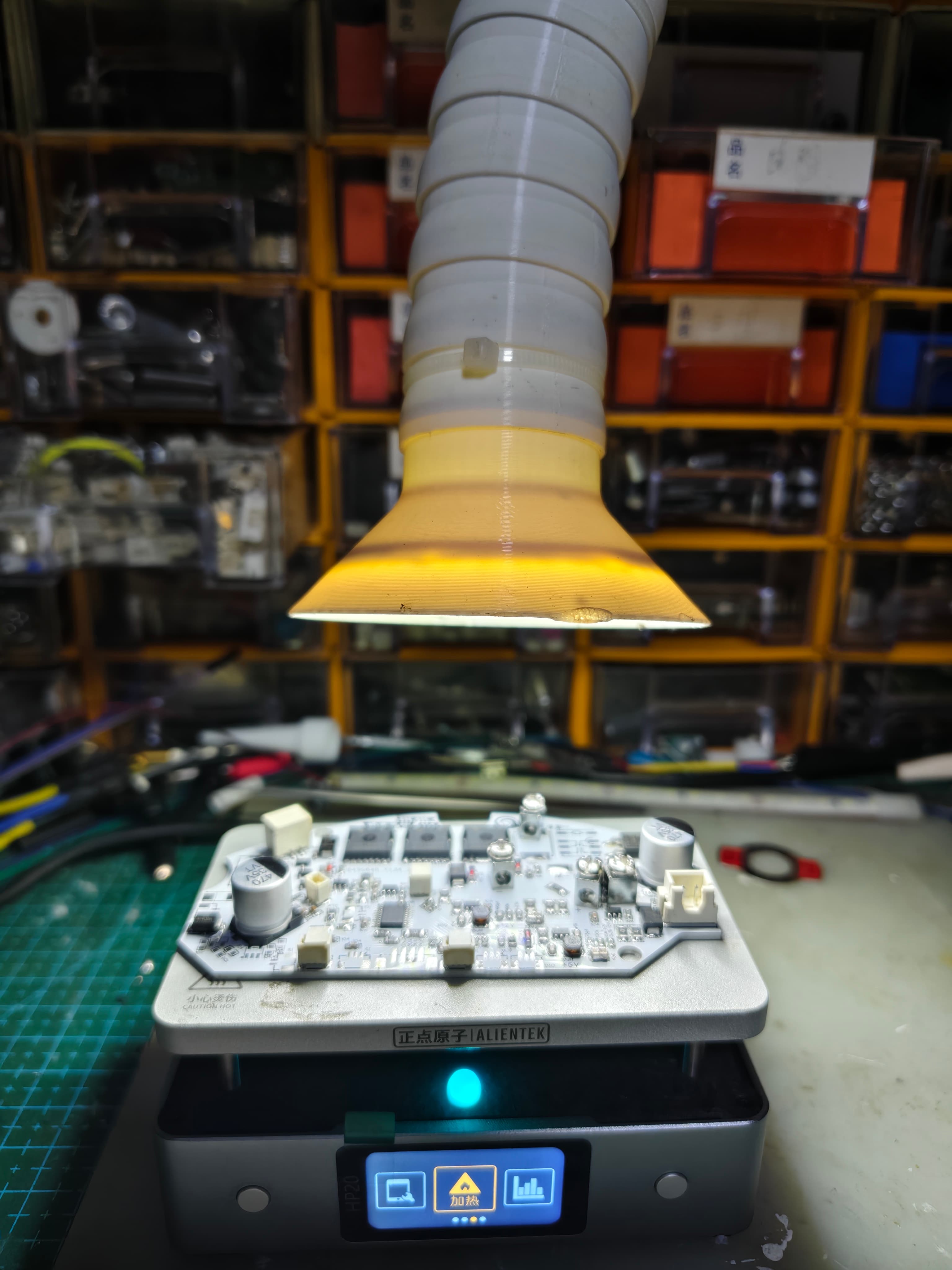

焊接烟雾排风装置

主要组成

1. 可弯曲风管

• 采用柔性波纹管材质
• 可自由调整角度和位置
• 方便对准焊接工作区域

2. 喇叭口吸风罩

• 大口径设计，增加烟雾收集范围

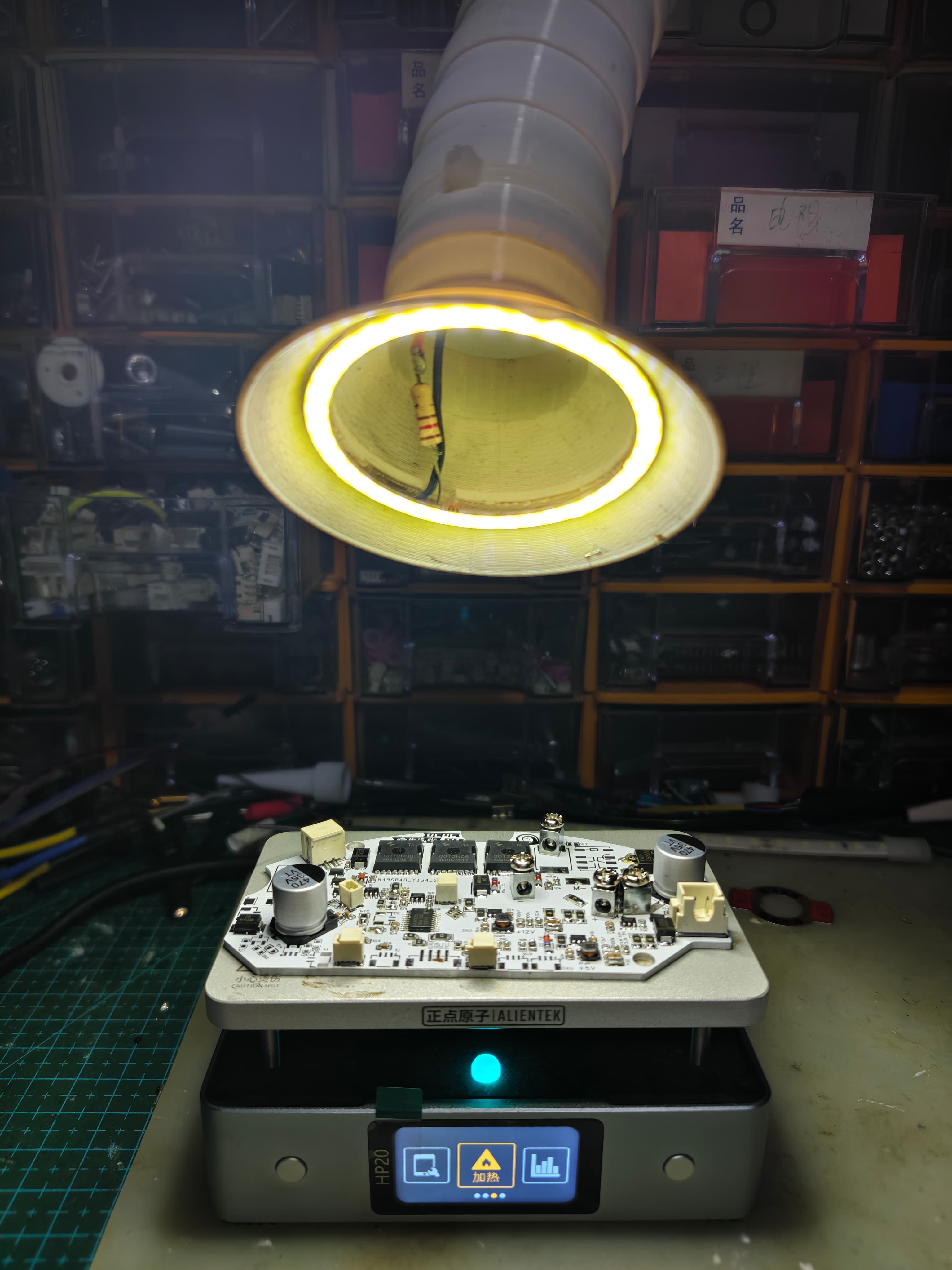

• 内置环形LED灯，提供照明功能
• 透明材质，不遮挡操作视线

3. 配套加热台

• 正点原子ALIENTEK HP20型号
• 支持电路板加热焊接操作
• 触控显示屏，实时显示温度参数

工作原理

1. 焊接作业时产生的烟雾和有害气体
2. 通过风机产生负压，将烟雾吸入吸风罩
3. 经柔性管道输送至外部或过滤装置
4. 实现工作区域的空气净化

使用注意事项

• 确保风管连接牢固，无漏气现象
• 根据焊接位置调整吸风罩高度和角度
• 定期清洁吸风罩和管道内部
• 配合焊接设备同步开启，提高排烟效率
